Bramki

Strona pozwalająca na zarządzanie bramkami.
bramka_ikona

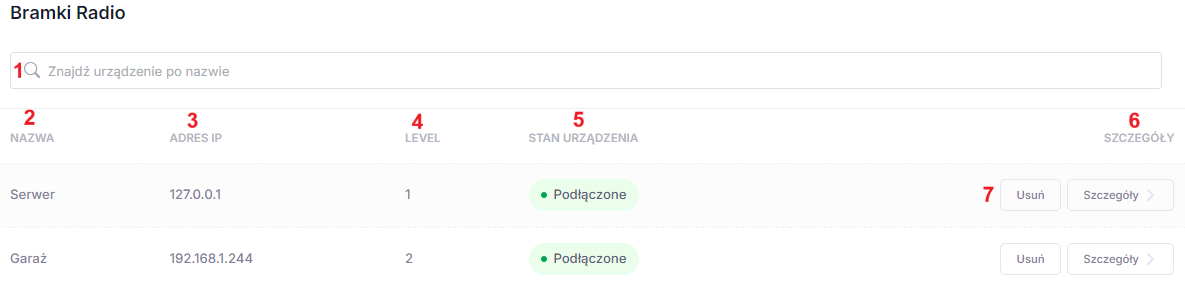

Karta bramki

  • 1 - Wyszukiwarka - Umożliwia znalezienie urządzenia po nazwie.

  • 2 - NAZWA - Sortowanie według nazwy urządzeń fizycznych.

  • 3 - ADRES IP - Sortowanie według adresu IP.

  • 4 - LEVEL - Sortowanie według levelu urządzenia.

  • 5 - STAN URZĄDZENIA - Aktualny stan urządzenia.

    • Podłączone - Urządzenie prawidłowo komunikuje się z systemem.

    • Odłączone - Urządzenie nie jest wykrywane przez system, brak komunikacji. Może to wynikać z braku zasilania urządzenia (urządzenie nie jest podłączone do prądu lub bateria jest rozładowana).

  • 6 - Szczegóły - Kolumna dotycząca szczegółów urządzenia.

  • 7 - Usuń - Ikona odpowiedzialna za usuwanie bramki z systemu wraz z przypisanymi do niej modułami.

Gdy w systemie zostanie wykryta nowa bramka na liście pojawi się opcja sparowania bramki z systemem

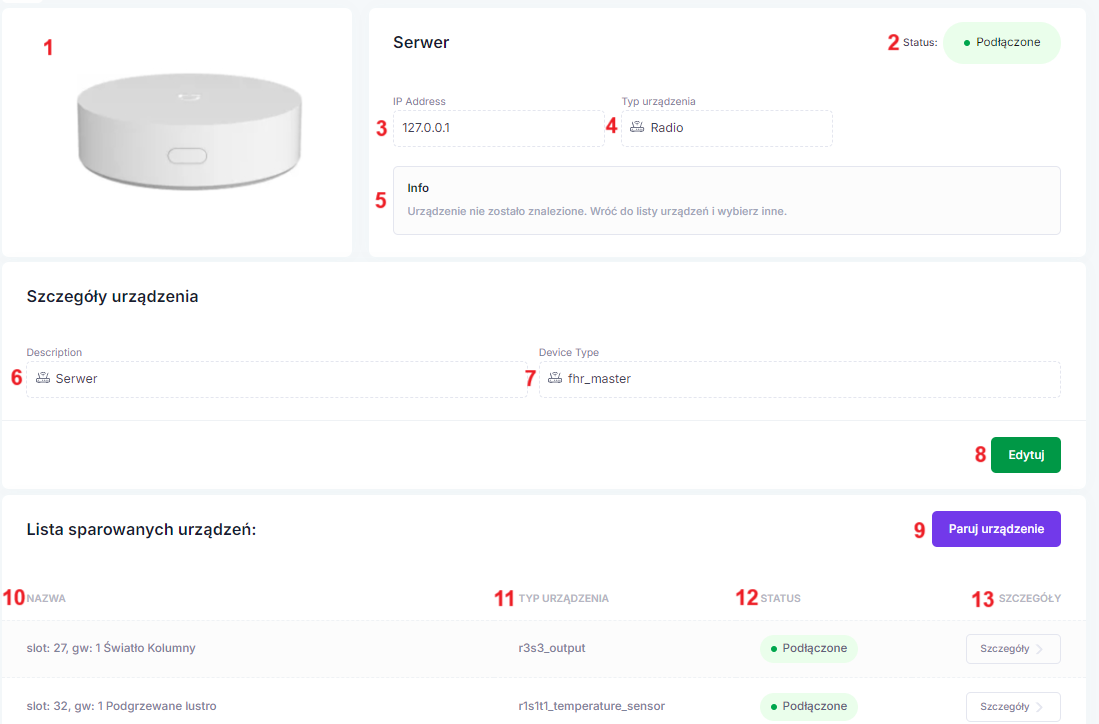

Konfiguracja karty szczegóły

  • 1 - Wizualizacja - Obraz przedstawiający urządzenie fizyczne.

  • 2 - Status - Aktualny status urządzenia.

  • 3 - Adres IP - Sortowanie według adresu IP.

  • 4 - Typ urządzenia - Typ urządzenia, podział ze względu na sposób komunikacji.

  • 5 - Info - Opis urządzenia.

  • 6 - Description - Nazwa bramki.

  • 7 - Device Type - Typ bramki.

  • 8 - Edytuj - Przycisk edycji ustawień bramki.

  • 9 - Paruj urządzenie - Przycisk służący do aktywowania procedury parowania z bramką.

  • 10 - NAZWA - Sortowanie według nazwy urządzeń fizycznych sparowanych z daną bramką.

  • 11 - TYP URZĄDZENIA - Sortowanie według typu urządzenia.

  • 12 - STATUS - Status urządzenia.

  • 13 - SZCZEGÓŁY - Kolumna odpowiedzialna za otwarcie szczegółów urządzenia, patrz zakładke urządzenia.

Konfiguracja karty edycji bramki

  • 1 - Opis - Nazwa bramki nadana przez użytkownika.

Parowanie modułów do bramki

Przed przystąpieniem do procedury parowania zapoznaj się z instrukcją obsługi modułu. Procedurę parowania modułów radiowych z serwerem należy rozpocząć od wyboru bramki z którą moduł ma zostać połączony.

  • Bramki->Szczegóły(wybranej bramki)->Przycisk „Paruj urządzenie” (9).

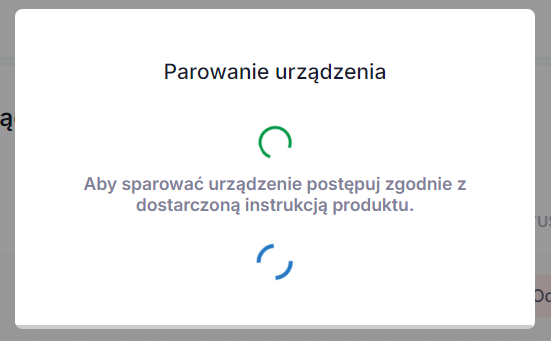

Po aktywacji procedury parowania pojawi się okno:

Teraz należy aktywować procedurę parowania na module radiowym. Procedura różni się w zależności od użytego modułu.

Popularne sposoby aktywacji procedury parowania:

  • Za pomocą przycisku znajdującego się na obudowie.

  • Za pomocą przycisku znajdującego się w obudowie.

  • Za pomocą połączania przewodów styku S1.

Jeśli moduł jest wyposażony w diodę to zacznie ona szybko mrugać. Wciśnięty przycisk trzymamy do momentu ustania mrugania lub komunikatu w systemie informującym o sparowaniu modułu.
