Dimmer

Dimmer – Podstawowy bloczek służący do sterowania wyjściem modułów posiadających płynną regulację jasności.

Obsługiwane operacje

• Płynna regulacja jasności.

• Włączenie oświetlenia na zadany czas.

• Regulacja jasności przyciskiem.

• Włączenie oświetlenia z poziomu czujnika ruchu.

• Możliwość zmiany czasu rozjaśniania i ściemniania z przycisku i czujnika ruchu.

Opis parametrów ikony

• 1 - Wejście sygnału sterującego.

• 2 - Nazwa bloczka nadana przez użytkownika.

• 3 - Wyjście sygnałowe.

• 4 - Stan bloczka: zielony – działa, czerwony - błąd.

• 5 - Komunikaty bloczka.

Wejście (1)

Tryby pracy dimmera można wywołać przy pomocy sygnału oznaczonego poprzez bloczek tag.

Oznaczenia sygnałów bloczkami tag informują o źródle sygnału:

• Tag: 1 - Sterowanie za pomocą przycisku.

• Tag: 2 - Sterowanie za pomocą czujnika ruchu.

• Tag: 3 - Wartości numeryczna - Poziom jasności dla przycisku.

• Tag: 4 - Wartości numeryczna - Poziom jasności dla czujnika ruchu.

• Tag: 5 - Wartości numeryczna - Czas załączenia dla przycisku.

• Tag: 6 - Wartości numeryczna - Czas załączenia dla czujnika ruchu.

• Tag: 7 - Wartości numeryczna - Czas rozjaśniania/ściemniania dla przycisku.

• Tag: 8 - Wartości numeryczna - Czas rozjaśniania/ściemniania dla czujnika ruchu.

• Operacje włączenia/wyłączenia oraz rozjaśniania i ściemniana wywołane za pomocą przycisku (tag: 1) są nadrzędnymi w stosunku do akcji wywoływanych za pomocą sygnałów czujnika ruchu (tag: 2).

• Krótkie naciśnięcie (poniżej 3 s) przycisku (tag: 1) powoduje naprzemienne włączanie i wyłączanie ściemniacza.

• Długie naciśnięcie (powyżej 3 s) przycisku (tag: 1) powoduje aktywację funkcji rozjaśniania lub ściemniania.

• Krok funkcji ściemniania oraz rozjaśniania za pomocą przycisku (tag: 1) wynosi 5%.

• Minimalna wartość jasności wywołana za pomocą przycisku (tag: 1) wynosi 5%.

• Wysłanie wartości numerycznej w zakresie 0-100 (np. przy pomocy bloczka const) powoduje przepisanie tej wartości na wyjście bloczka.

• Otrzymanie komendy set oznacza ustawienie jasności na wartość zdefiniowaną dla przycisku na czas nieokreślony (parametr „Przycisk czas włączenia” jest ignorowany) .

• Otrzymanie komendy reset oznacza wyłącznie ściemniacza.

• Impulsy pochodzące z czujnika ruchu (tag: 2) powodują włącznie ściemniacza na określoną jasność oraz czas, pod warunkiem, że nie jest już włączony za pomocą przycisku (tag: 1).

• Kolejne impulsy z czujnika ruchu (tag: 2) powodują przedłużenie czasu włączenia ściemniacza.

Wyjście (3)

Bloczek dimmer zwraca wartość numeryczną 0-100 i ponawia ją co 5 minut.

Komunikaty bloczka (5).

Opis pod bloczkiem zawiera informację o poziomie jasności lub możliwym błędzie:

• Invalid motion_time - Błędna wartość czasu dla czujnika ruchu - poza zakresem 0-12 godzin.

• Invalid motion_value - Błędna wartość jasności dla czujnika ruchu - poza zakresem 0-100.

• Invalid motion_transition_time - Błędna wartość czasu przejścia (rozjaśniania, ściemniania) dla czujnika ruchu - poza zakresem 0-10 min.

• Invalid btn_time - Błędna wartość czasu dla przycisku - poza zakresem 0-12 godzin.

• Invalid btn_value - Błędna wartość jasności dla przycisku - poza zakresem 0-100.

• Invalid btn_transition_time - Błędna wartość czasu (rozjaśniania, ściemniania) dla przycisku - poza zakresem 0-10 min.

• Invalid remember_last_value - Błędna lub brak wartości dla „Pamiętaj ostatnią wartość” - błąd podczas kopiowania ustawień JSON.

• Invalid default_value - Błędna lub brak wartości dla „Wartość domyślna” - poza zakresem (0-100).

• Too many tag connections - Błąd użycia zbyt dużej ilości bloczka tag o tym samym numerze.

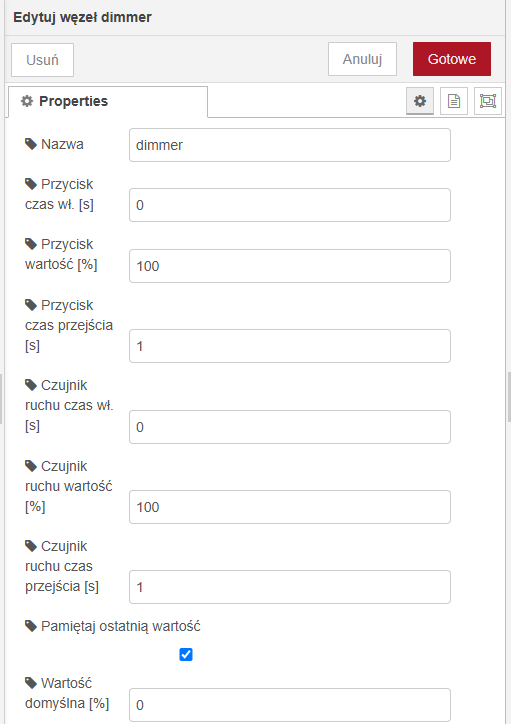

Konfiguracja bloczka

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.

Nazwa - Nazwa bloczka nadana przez użytkownika.

Przycisk czas wł. - Czas (w sekundach) w jakim światło będzie aktywne po wyzwoleniu za pomocą tag: 1 - przycisk . Zakres 0-12 godzin (0 - nieskończoność).

Przycisk wartość[%] - Wartość domyślna jasności wyrażona w % dla wyzwolenia za pomocą tag: 1 - przycisk. Zakres 0-100.

Przycisk czas przejścia[s] - Czas (w sekundach) rozjaśniania/ściemniania (miękkie włączenie / wyłączenie) dla wyzwolenia za pomocą tag: 1 - przycisk. Zakres 0-10 min.

Czujnik ruchu czas wł[s] - Czas (w sekundach) w jakim światło będzie aktywne po wyzwoleniu za pomocą tag: 2- czujnik ruchu. Zakres 0-12 godzin (0 - nieskończoność).

Czujnik ruchu wartość[%] - Wartość domyślna jasności wyrażona w % dla wyzwolenia za pomocą tag: 2-czujnik ruchu. Zakres 0-100.

Czujnik ruchu czas przejścia[s] - Czas (w sekundach) rozjaśniania/ściemniania (miękkie włączenie / wyłączenie) dla wyzwolenia za pomocą tag: 2 - czujnik ruchu. Zakres 0-10 min.

Pamiętaj ostatnią wartość - Pamiętaj ostatnio ustawioną wartość za pomocą przycisku.

Wartość domyślna[%] - Wartość domyślna/początkowa po uruchomieniu projektu lub systemu.

Przykładowe wykorzystanie

W programach zamiast urządzeń fizycznych (wejścia) zostały wykorzystane bloczki inject. Umożliwia to przeprowadzenie symulacji bez konieczności posiadania fizycznych urządzeń.

Płynne włączenie/wyłączenie oświetlenia za pomocą przycisku.

Opis działania układu:

Impuls z bloczka „Włączanie i wyłączanie światła” przechodzi przez bloczek tag: 1, co umożliwia sterowanie bloczkiem dimmer tak jak za pomocą przycisku. Pierwszy impuls powoduje włączenie oświetlenia do wartości „Przycisk wartość” z czasem rozjaśniania „Przycisk czas przejścia”. Kolejny impuls powoduje wyłączenie oświetlenia z czasem ściemniania „Przycisk czas przejścia”. Długi impuls (powyżej 3 s), gdy oświetlenie jest włączone spowoduje płynne ściemnianie z krokiem 5% do wartości min 5%. Długi impuls (powyżej 3 s), gdy oświetlenie jest wyłączone spowoduje płynne rozjaśnianie z krokiem 5% . Jeśli funkcja „Pamiętaj ostatnią wartość” będzie zaznaczona to operacja ściemniania lub rozjaśniania nadpisze wartość pola „Przycisk wartość”.

Wartości z bloczka dimmer przekazywana jest na wyjście sterujące lampą w salonie.

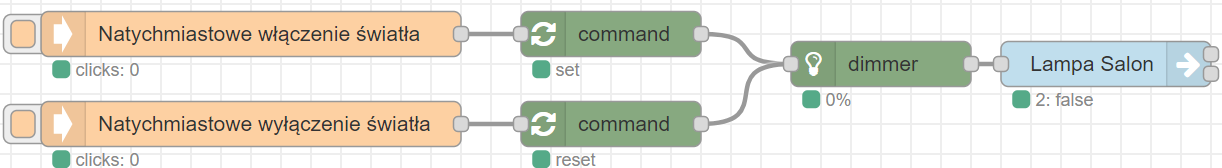

Natychmiastowe włączenie/wyłączenie oświetlenia z pominięciem przejścia.

Opis działania układu:

Impuls z bloczka „Natychmiastowe włączenie światła” powoduje aktywację bloczka command z ustawieniem „Set” (wartość ustawienia widoczna poniżej bloczka). Sygnał set jest przekazywany do bloczka dimmer, który natychmiast przyjmuje wartość ustawioną w polu „Przycisk wartość”. Opcja ta powoduje nadrzędne włączenie oświetlenia na nieskończoną wartość czasową. Impuls z bloczka „Natychmiastowe wyłączenie światła” powoduje aktywację bloczka „Command” z ustawieniem „Reset” (wartość ustawienia widoczna poniżej bloczka). Sygnał reset jest przekazywany do bloczka dimmer, który natychmiast przyjmuje wartość 0.

Wartości z bloczka dimmer przekazywana jest na wyjście sterujące lampą w salonie.

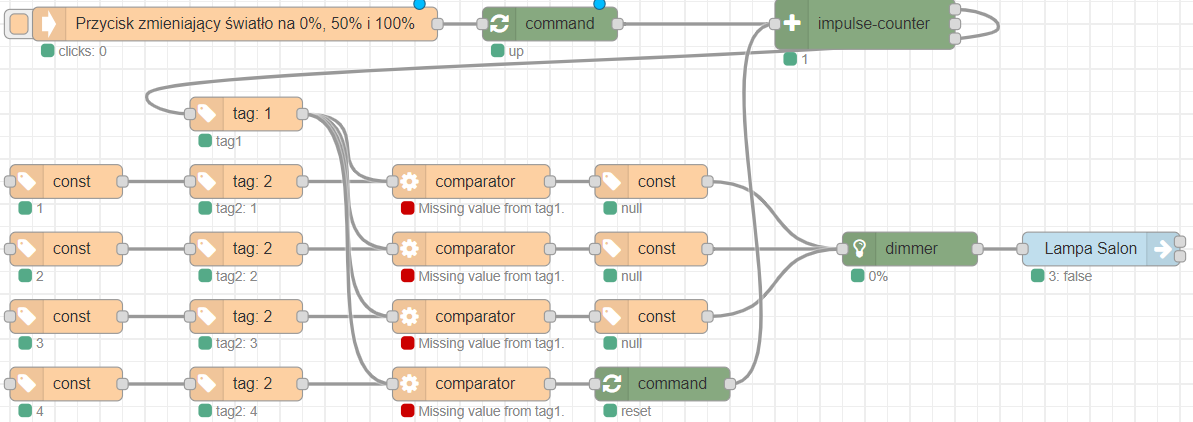

3 stałe wartości oświetlenia z płynną zmianą.

Opis działania układu:

Impuls z bloczka „Przycisk zmieniający światło na 0%, 50% i 100%” powoduje aktywację bloczka command z ustawieniem „UP” (wartość ustawienia widoczna poniżej bloczka). Sygnał UP jest przekazywany do bloczka „Impulse-counter”, który służy do zliczania ilości wciśnięć przycisku. Parametr „Wartość do” wynosi 4. Parametry „Krok” i „Wartość od” są ustawione na 1. Wartość ilości impulsów jest przekazywana za pomocą bloczka tag: 1 do comparator i porównywana z wartością stałą ustaloną w bloczku const. Wartość z bloczka const jest oznaczona za pomocą tag: 2 co umożliwia w bloczku „comparator porównanie jej z wartością z impulse-counter. Jeśli wartość tag: 1 - ilości impulsów jest równa wartości tag: 2 z bloczka const to generuje on sygnał true(1), w innym przypadku jest false(0). Sygnał true z bloczka comparator powoduje aktywację wybranego bloczka const w którym zapisana jest wartość procentowa wysterowania bloczka dimmer. Podanie liczbowe wartości oświetlenia nie wymaga stosowania bloczka tag: 1. Działanie: pierwszy impuls ustala wartość 0 (wyłącza); drugi impuls ustalają wartość 50%; trzeci impuls ustalają wartość 100%; czwarty impuls powodują wysłanie sygnału „Reset” do bloczka impulse-counter co powoduje ustawienie jego wartości na 1 tym samym aktywację punktu - 1 impulsu - 0%.

Wartość z bloczka dimmer przekazywana jest na wyjście sterujące lampą w salonie.

Obsługa czujnika ruchu.

Opis działania układu:

Impuls z bloczka „Czujnik ruchu” przechodzi przez bloczek tag: 2, co umożliwia sterowanie funkcją dimmera odpowiedzialną za czujnik ruchu. Impuls powoduje włączenie oświetlenia do wartości „Czujnik ruchu wartość” z czasem rozjaśniania „Czujnik ruchu czas przejścia”. „Czujnik ruchu czas” określa czas przez jaki będzie działać oświetlenie po wyzwoleniu impulsem. Wartość 0 oznacza pracę ciągłą. Każdy impuls dostarczony do dimmera za pomocą tag: 2 powoduje zresetowanie licznika czasu - wyłączenie oświetlenia dla czujnika ruchu. Wywołanie programu za pomocą impulsu z tag: 2 dla bloczka dimmer jest funkcją podrzędną. Priorytet mają operacie dla przycisku.

Wartości z bloczka dimmer przekazywana jest na wyjście sterujące lampą w salonie.

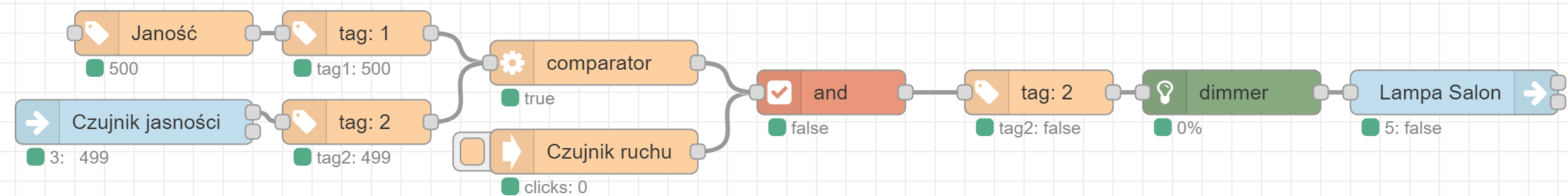

Obsługa czujnika ruchu z uwzględnieniem jasności zewnętrznej.

Opis działania układu:

Wartość jasności zadana jest za pomocą bloczka const - „Jasność” następnie oznaczona za pomocą tag: 1. Wartość jasności zmierzona za pomocą czujnika jest oznaczona za pomocą tag: 2, a następnie zostaje ona porównana w bloczku comparator z wartością zadaną. Jeśli wartość zadana jest wyższa niż zmierzona to bloczek comparator podaje wartość true, która jest przesyłana do bramki logicznej and. Bramka and wysyła wartość logiczną dla informacji pochodzącej z bloczka comparator i impulsu z czujnika ruchu. Wynik operacji logicznej and przesyłany jest za pomocą tag: 2 do bloczka dimmer.

Wartości z bloczka dimmer przekazywana jest na wyjście sterujące lampą w salonie.

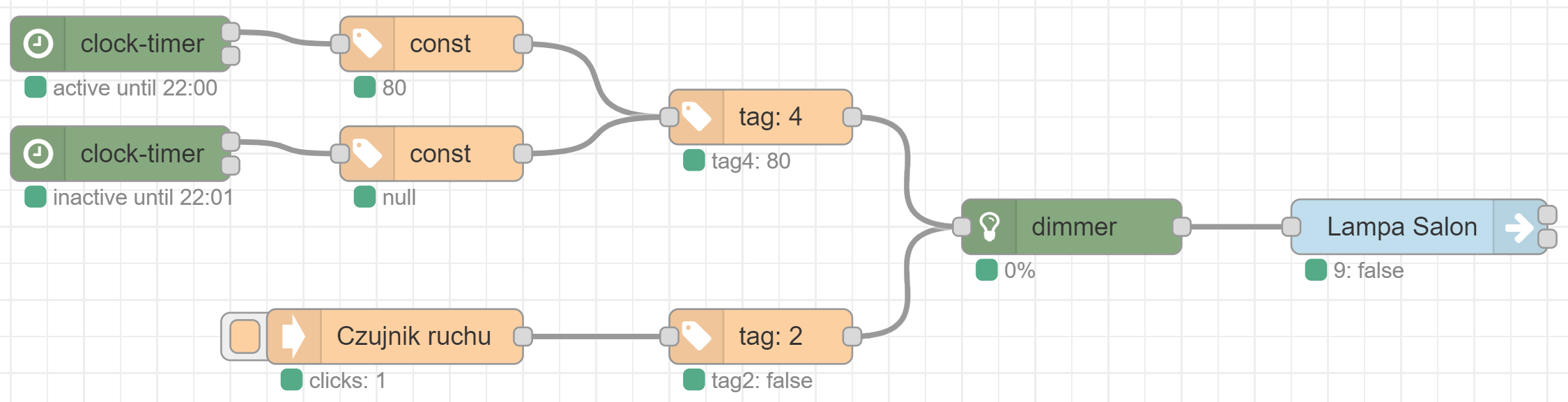

Obsługa czujnika ruchu z uwzględnieniem zmiany jasności zależnej od godziny.

Opis działania układu:

Program składa się z dwóch analogicznych części zależnych od godziny. Jeśli sygnał z bloczku clock-timer zwraca prawdę to do bloczka dimmer wysłana zostaje procentowa wartość jasności za pomocą tag: 4. W zależności który clock-timer aktualnie zwraca prawdę ta wartość jasności jest przekazywana do bloczka dimmer. Wartości w bloczkach clock-timer nie mogą się nakładać. W programie wprowadzone zostały dwie jasności w bloczkach const. Aktywowanie światło jest realizowane za pomoca czujnika ruchu przez wysłanie sygnału do bloczka immer za pomocą tag: 2.

Wartości z bloczka dimmer przekazywana jest na wyjście sterujące lampą w salonie.
