Clock-timer

Podstawowy bloczek służący do generowania impulsu sterującego w określonym przedziale czasowym.

Clock-timer

Dane możliwe do uzyskania z bloku

Wartość logiczna true lub false (1 lub 0).

Opis parametrów ikony

Clock-timer_opis

  • 1 - Nazwa bloczka nadana przez użytkownika.

  • 2-3 - Wyjścia sygnałowe.

  • 4 - Stan bloczka: zielony – działa, czerwony - błąd.

  • 5 - Komunikaty bloczka.

Wyjścia (2-3)

Bloczek posiada dwa wyjścia, pozwalające uzyskać dane:

  • 2 - W czasie pracy - Zwraca wartość 1, gdy warunek w zegarze jest spełniony lub 0, gdy warunek w zegarze nie jest spełniony.

  • 3 - W czasie przerwy - Zwraca wartość 1, gdy warunek w zegarze nie jest spełniony lub 0, gdy warunek w zegarze jest spełniony.

Komunikaty bloczka (5)

Opis pod bloczkiem zawiera informację o stanie bloczka lub możliwym błędzie:

  • Active until XX:XX:XX - Godzina do której warunki ustawione w bloczku pozostaną spełnione.

  • Inactive until XX:XX:XX - Godzina do której warunki ustawione w bloczku pozostaną nie spełnione.

  • Invalid start time configuration. - Błąd - Nieprawidłowa wartość czasu rozpoczęcia zdarzenia.

  • Start time equals end time. - Błąd - Czas rozpoczęcia i zakończenia jest taki sam.

  • idle - System sprawny - Zegar nie pracuje.

Konfiguracja - Properties

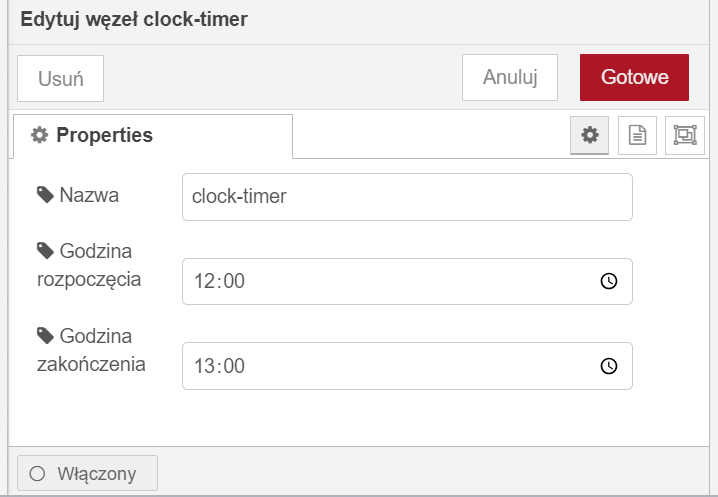

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.

Clock-timer_properties

Nazwa - Nazwa bloczka nadana przez użytkownika.

Godzina rozpoczęcia - Godzina rozpoczęcia zdarzenia.

Godzina zakończenia - Godzina zakończenia zdarzenia.

Przykładowe wykorzystanie bloku

Sterowanie oświetleniem w zależności od czasu

Clock-timer_przyklad

Opis działania układu:

Światło „Oświetlenie salom” będzie aktywne zgodnie z konfiguracją od godziny 21 do 23.

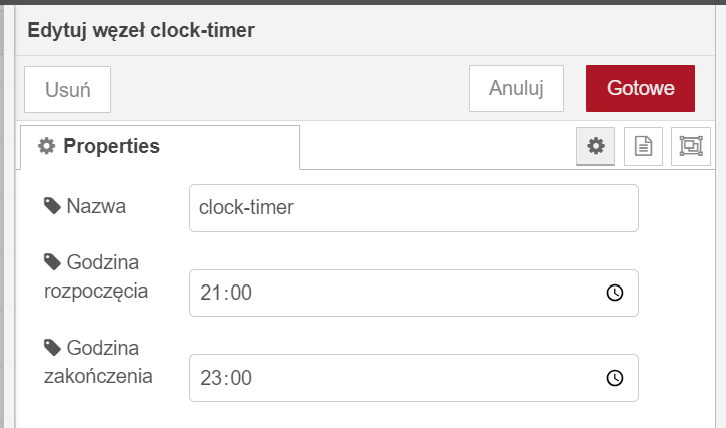

Clock-timer konfiguracja:

Clock-timer_konfiguracja
