Tag

Bloczek wykorzystywany w celu oznaczenia danych przechodzących przez bloczek. Używany najczęściej, gdy konieczne jest podanie kilku danych do wejścia.

Dane możliwe do uzyskania z bloku

Wartość wejściowa oznaczona za pomocą tagu.

Opis parametrów ikony

1 - Nazwa bloczka nadana przez użytkownika.
2 - Stan bloczka: zielony – działa, czerwony - błąd.
3 - Numer tagu wraz z danymi uzyskanymi na wejściu.
4 - Wejście dla danych.
5 - Wyjście.

Wejście

Wejście dla danych z inncyh elementów.

Bloczek do informacji wejściowej dopisuje wartość numeru tagu. Wymagane przy większości bloczków, które przyjmują więcej niż jedną daną.

Wyjście

Na wyjściu bloczka uzyskujemy informację wejściową z przedrostkiem oznaczenia tagowego.

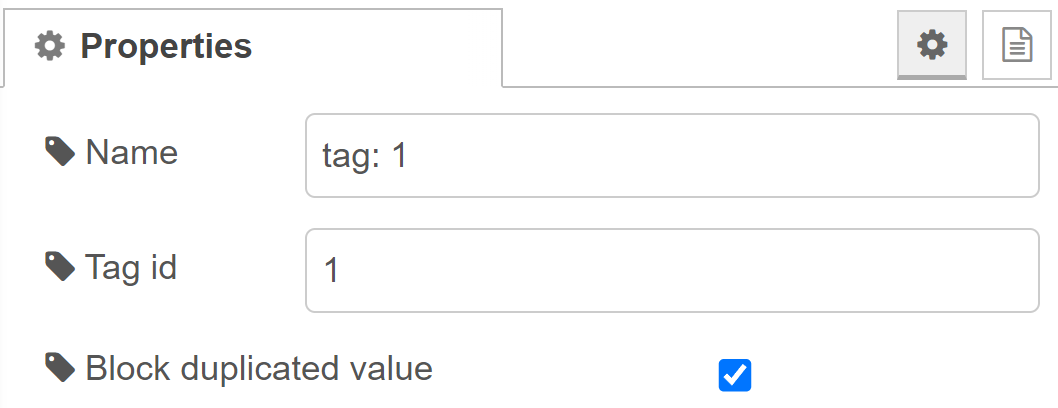

Konfiguracja - Properties

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.

Nazwa - Nazwa bloczka nadana przez użytkownika.

Tag id - Numeru tagu nadany przez użytkownika.

Blokuj powtarzające się wartości - Po zaznaczeniu dane będą przekazywane tylko, gdy nastąpi zmiana ich wartości.

Przykładowe wykorzystanie bloku

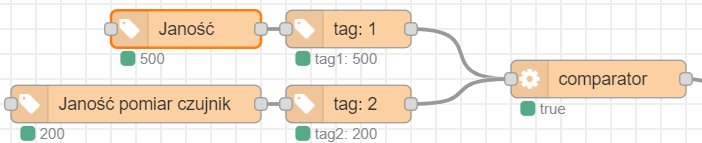

Realizacja czujnika zmierzchu

Opis działania układu:

Gdy wartość „Jasność” oznakowana za pomogą tag: 1 jest większa niż dane pochodzące z „Jasność pomiar czujnik” oznakowane za pomogą tag: 2 to comparator wystawia stan wysoki na swoim wyjściu (1).

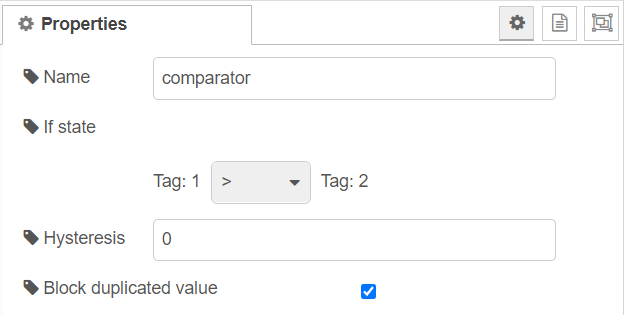

Konfiguracja bloku comparator:
