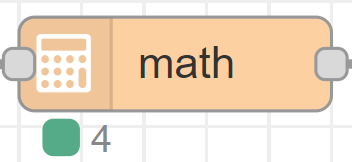

Math
Bloczek wykorzystywany w celu przeprowadzenia operacji matematycznych na danych wejściowych.
Dane możliwe do uzyskania z bloku
Wartość uzyskana z operacji matematycznej.

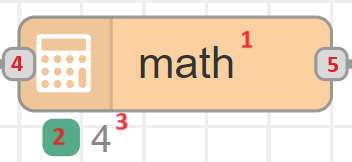

Opis parametrów ikony
1 - Nazwa bloczka nadana przez użytkownika.
2 - Stan bloczka: zielony – działa, czerwony - błąd.
3 - Wynik operacji matematycznej.
4 - Wejście dla danych.
5 - Wyjście.

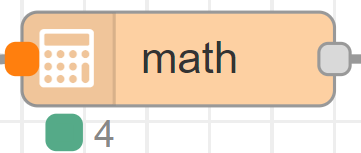

Wejście
Wejście dla wartości numerycznych sterujących bloczkiem.
Bloczek może przyjmować wartości liczbowe. W zależności od użytej funkcji matematycznej może wystąpić koniecznosć użycia bloczu Tag:.

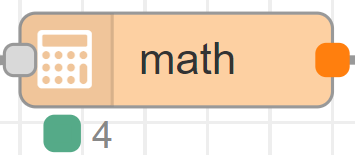

Wyjście
Na wyjściu bloczka uzyskujemy wynik wybranej operacji matematycznej.

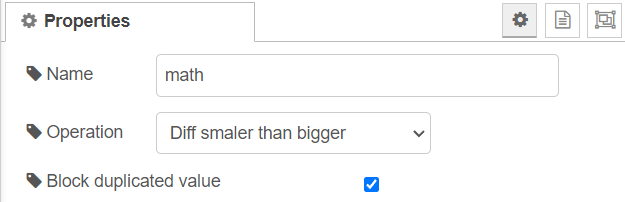

Konfiguracja - Properties
Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.
Nazwa - Nazwa bloczka nadana przez użytkownika.
- Operacja - Wybór operacji matematycznej:
Średnia - Wartość średnia z przyłączonych danych numerycznych, możliwość podłączenia większej ilości danych niż 2.
Różnica, mniejszy od większego - Różnica wartości danych numerycznych (odejmowanie większej od mniejszej), możliwość podłączenia jedynie dwóch danych wejściowych.
Różnica Tag: 1 - Tag: 2 - Różnica wartości danych numerycznych przypisanych za pomocą bloczków tag: (odejmowanie wartości Tag: 1 od Tag: 2), możliwość podłączenia jedynie dwóch danych wejściowych.
Max - Wartośc maksymalna z wszystkich podłączonych danych numerycznych, możliwość podłączenia większej ilości danych niż 2.
Min - Wartośc minimalna z wszystkich podłączonych danych numerycznych, możliwość podłączenia większej ilości danych niż 2.
Suma - Funkcja sumy z wszystkich podłączonych danych numerycznych, możliwość podłączenia większej ilości danych niż 2.
Blokuj powtarzające się wartości - Po zaznaczeniu dane będą przekazywane tylko, gdy nastąpi zmiana ich wartości.
Przykładowe wykorzystanie bloku

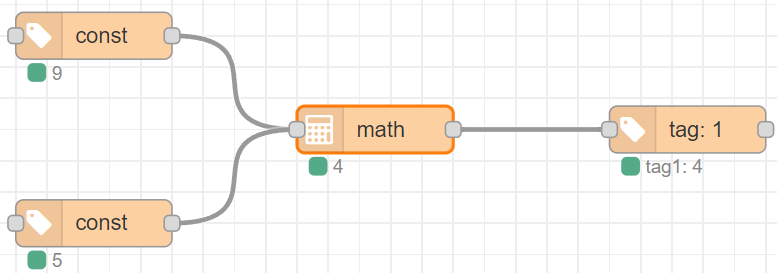

Operacja odejmowania
Opis działania układu:
Operacja wybrana w bloczku matematycznym to odejmowanie większej liczby od mniejszej. Wynik operacji 9-5=4. Dane opercaji oraz jej wynik są widoczne pod bloczkami.

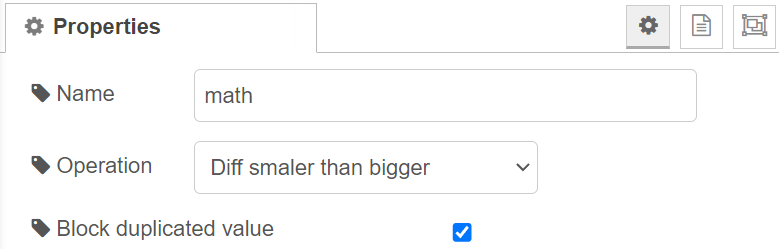

- Konfiguracja bloku math:
