Astro-timer

Podstawowy bloczek służący do generowania impulsu sterującego w zależności od danych astronomicznych.

Dane możliwe do uzyskania z bloku

Wartość logiczna true lub false (1 lub 0).

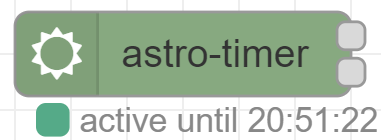

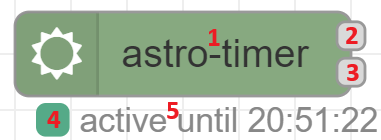

Opis parametrów ikony

  • 1 - Nazwa bloczka nadana przez użytkownika.

  • 2 - W czasie pracy (wyjście aktywne w czasie pracy).

  • 3 - W czasie przerwy (wyjście aktywne w czasie przerwy).

  • 4 - Stan bloczka: zielony – działa, czerwony - błąd.

  • 5 - Komunikaty bloczka.

Wyjścia (2-3)

Bloczek posiada dwa wyjścia zwracające wartość 1 lub 0:

2 - W czasie pracy - Zwraca wartość 1, gdy warunek w zegarze jest spełniony. W przeciwnym wypadku zwraca wartość 0.

3 - W czasie przerwy - Zwraca wartość 1, gdy warunek w zegarze nie jest spełniony. W przeciwnym wypadku zwraca wartość 0.

Komunikaty bloczka (5)

Opis pod bloczkiem zawiera informację o stanie bloczka lub możliwym błędzie:

  • Active until XX:XX:XX - Godzina do której warunki ustawione w bloczku pozostaną spełnione.

  • Inactive until XX:XX:XX - Godzina do której warunki ustawione w bloczku pozostaną nie spełnione.

  • Invalid start event configuration. - Błąd - Ustawiona wartość zdarzenia początkowego nieprawidłowa.

  • Invalid start event offset configuration. - Błąd - Wartość „Offset (-) (+) od zdarzenia” zdarzenia początkowego nieprawidłowa.

  • Invalid end event configurcleation. - Błąd - Ustawiona wartość zdarzenia końcowego nieprawidłowa.

  • Invalid end event offset configuration. - Błąd - Wartość „Offset (-) (+) od zdarzenia” zdarzenia końcowego nieprawidłowa.

  • Start time equals end time. - Błąd - Czas zdarzenia początkowego i końcowego jest taki sam.

  • idle - System sprawny - Zegar nie pracuje.

  • Astro timer error - Błąd:

    • Niepoprawne odczyty czasu z zegara RTC.

    • Brak zdarzeń astronomicznych na przestrzeni 5 kolejnych dni (przedwczoraj, wczoraj, dzisiaj, jutro i pojutrze). Taka sytuacja może mieć miejsce, gdy lokalizacja wskazuje na okolice koła podbiegunowego, gdzie właśnie trwa noc lub dzień polarny.

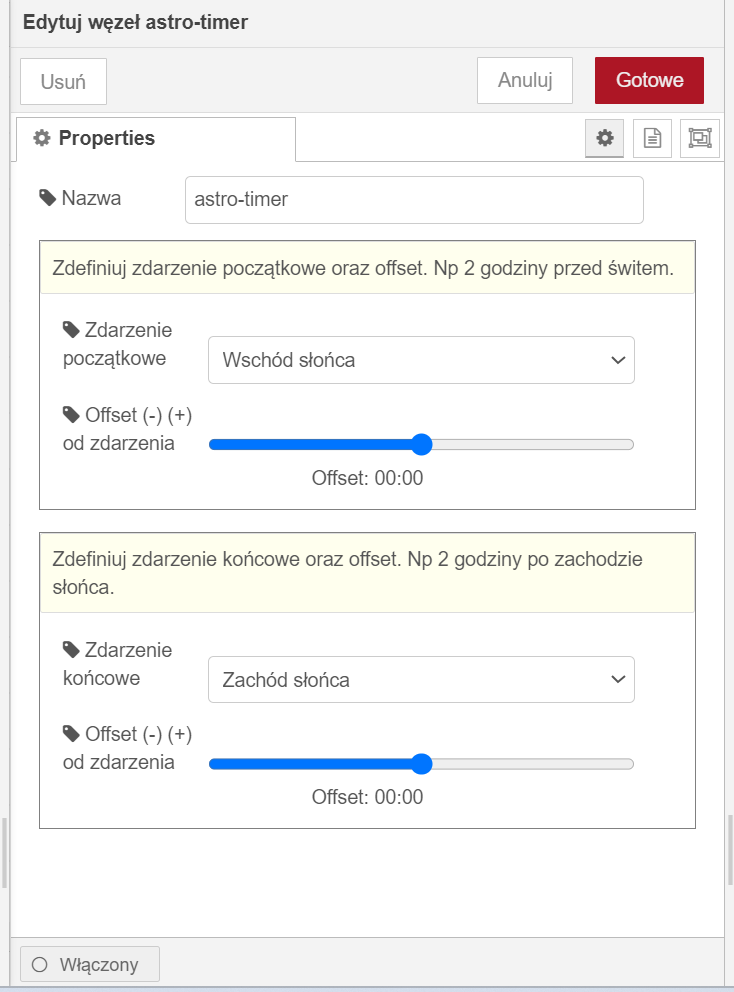

Konfiguracja - Properties

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy na bloczek.

Nazwa - Nazwa bloczka nadana przez użytkownika.

Zdarzenie początkowe - Pora dnia rozpoczynająca zdarzenie.

Offset (-) (+) od zdarzenia - Korekcja czasu rozpoczęcia zdarzenia uzależnionego od pory dnia.

Zdarzenie końcowe - Pora dnia kończąca zdarzenie.

Dostępne zdarzenia do wybrania:

  • Wschód słońca – Moment w którym górny punkt tarczy słonecznej przekracza linię horyzontu.

  • Zachód słońca - Moment zniknięcia słońca poniżej linii horyzontu.

  • Zmierzch - Okres po zachodzie Słońca, w którym Ziemia oświetlona jest światłem słonecznym rozproszonym w atmosferze (zmierzch cywilny).

  • Świt - Okres przed wschodem Słońca, kiedy środek tarczy Słońca znajduje się już wyżej niż 6° poniżej linii horyzontu (świt cywilny).

Przykładowe wykorzystanie

Sterowanie oświetleniem w zależności od danych astronomicznych

Opis działania układu:

Oświetlenie „Oświetlenie kuchnia” będzie włączone od 1 godziny po zmierzchu do 30 minut przed zachodem słońca.

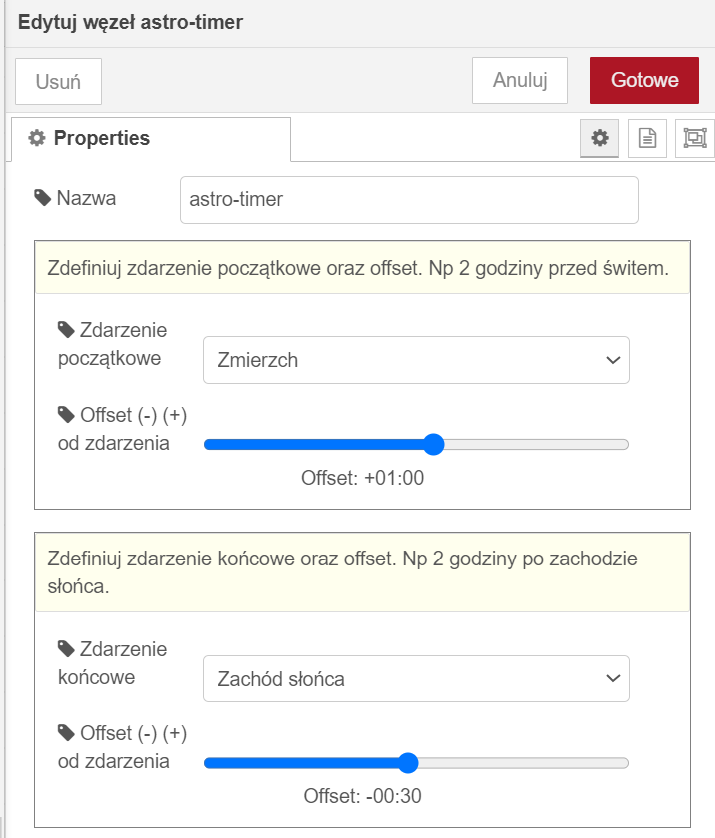

Astro-timer konfiguracja:

Astro-timer konfiguracja
