app-value

Wirtualny bloczek dostępny w aplikacji mobilnej Fox wyświetlany jako suwak do zadawania wartości.

Obsługiwana operacja

Suwak przesówny dostępny w aplikacji mobilnej Fox umożliwiający sterowanie wartością wychodzącą z bloczka. Przekazywane oraz przedstawiane wartości przez bloczek są domyślnie wartościami całkowitymi.

Wejście (1)

Wejście przyjmuje sygnały, które są wartościami i ustawia podaną wartość w bloczku. W przypadku podania wartości poza zakresem wartość w bloczku pozostaje bez zmian.

Wyjścia (3)

Na wyjśiu bloczka uzyskujemy wartość ustawioną w bloczku. Wartość w bloczku możemy zmieniać za pomocą logiki w konfiguratorze lub za pomocą aplikacji mobilnej Fox.

Opis parametrów ikony

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.

  • 1 - Nazwa bloczka nadana przez użytkownika.

  • 2 - Wejście.

  • 3 - Wyjście.

  • 4 - Stan bloczka zielony – działa, czerwony - błąd.

  • 5 - Komunikaty bloczka.

Komunikaty bloczka (6)

Opis pod bloczkiem zawiera informację o stanie bloczka lub możliwym błędzie:

  • idle - System sprawny - Bloczek nie pracuje.

  • active - System sprawny - Bloczek pracuje.

  • inactive - System sprawny - Bloczek nie pracuje.

  • Invalid null_if_inactive configuration - Błąd - Bład w pliku JSON.

  • Invalid remember_last_value configuration - Błąd - Bład w pliku JSON.

  • Too many tag1 connections - Błąd - Za duża ilość sygnałów oznaczonych tag: 1.

  • Missing tag1 - Błąd - Brak podłączenia sygnału oznaczonego tag: 1.

  • Too many tag2 connections -Błąd - Za duża ilość sygnałów oznaczonych tag: 2.

  • Missing tag2 block connection - Błąd - Brak podłączenia sygnału oznaczonego tag: 2.

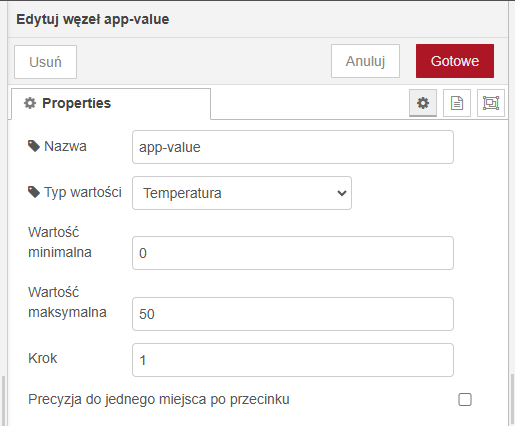

Konfiguracja - Properties

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.

Nazwa - Nazwa bloczka nadana przez użytkownika.

Typ wartości -

  • Temperatura - Wartość temperatury.

  • Procent - Wartość procentowa.

  • Numeryczna - Wartość numeryczna.

  • Czas - Wartość czasu.

Wartość minimalna - Minimalna wartość dostępna do ustawienia za pomocą suwaka w aplikacji moblinej Fox.

Wartość maksymalna - Maksymalna wartość dostępna do ustawienia za pomocą suwaka w aplikacji mobilnej Fox.

Krok - Wartość o jaką można zmieniać wartość wychodzącą z bloczka.

Precyzja do jednego miejsca po przecinku - Zaznaczenie tej opcji umożliwia przekazywanie oraz przedstawianie wartości z precyzją do jednego miejsca po przecinku.

Przykładowe wykorzystanie bloku

Opis działania układu:

Bloczek app-value służy jako zadajnik temperatury wysyłając wartość temperatury jaką ma ustawić klimatyzacja.
