App-thermo
Wirtualny bloczek dostępny w aplikacji mobilnej Fox wyświetlany jako suwak do zadawania wartości.
Obsługiwana operacja
Suwak przesuwny dostępny w aplikacji mobilnej Fox umożliwiający sterowanie wartością wychodzącą z bloczka. Sterowanie trybami grzania, chłodzenia.
Opis parametrów ikony
Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.
1 - Nazwa bloczka nadana przez użytkownika.
2 - Wejście.
3-6 - Wyjścia.
7 - Stan bloczka zielony – działa, czerwony - błąd.
8 - Komunikaty bloczka.
Wejście (1)
Wejście przyjmuje sygnały, które są wartościami oznaczonymi za pomocą tag:1 (temperatura zadana) oraz tag:2 (wartość z czujnika temperatury).
Wyjścia (3-6)
3 - Temperatura zadana - Na wyjśiu bloczka uzyskujemy wartość ustawioną w bloczku. Wartość w bloczku możemy zmieniać za pomocą logiki w konfiguratorze lub za pomocą aplikacji mobilnej Fox.
4 - Grzanie - Wyjście aktywne (true), gdy temperatura zadana jest większa od temperatury zmierzonej.
5 - Chłodzenie - Wyjście aktywne (true), gdy temperatura zadana jest mniejsza od temperatury zmierzonej.
6 - Wyłączony - Wyjście aktywne (true), gdy temperatura zadana jest równa zmierzonej lub różna o maksymalnie ustawioną wartość histerezy.
Zaznaczenie dowolnego trybu w konfiguratorze odblokowuje możliwość jego wybrania w aplikacji mobilnej Fox. Aby wyjścia grzanie/chłodzenie wystawiły wartość true użytkownik musi włączyć odpowiedni tryb w aplikacji mobilnej Fox
Konfiguracja - Properties

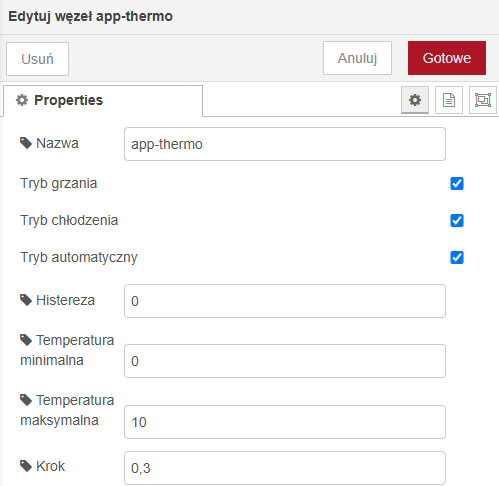

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.
Nazwa - Nazwa bloczka nadana przez użytkownika.
Tryb grzania - Aktywacja/dezaktywacja trybu grzania
Tryb chłodzenia - Aktywacja/dezaktywacja trybu chłodzenia.
Tryb automatyczny - Aktywacja/dezaktywacja trybu automatycznego.
Histereza - Wartość o jaką moga różnić się sygnały, aby nadal spełniały operację logiczą.
Temperatura minimalna - Minimalna wartość temperatury możliwa do ustawienia w bloczku.
Temperatura maksymalna - Maksymalna wartość temperatury możliwa do ustawienia w bloczku.
Krok - Wartość o jaką można zmieniać wartość wychodzącą z bloczka.
Przykładowe wykorzystanie bloku
Realizacja czujnika zmierzchu
Opis działania układu:

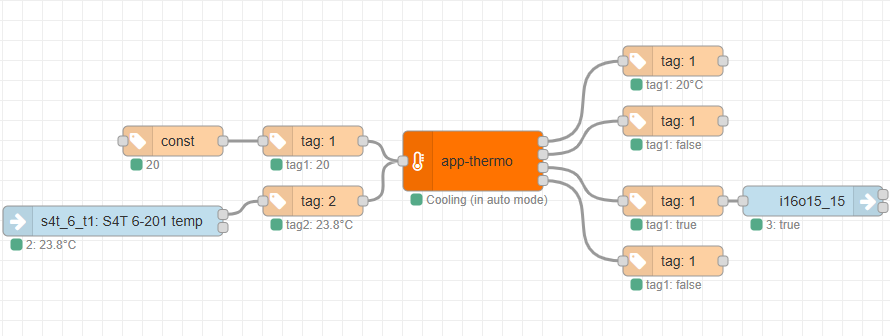

Na wejściu bloczka mamy wartość z zewnętrznego czujnika temperatury oznaczoną za pomocą bloczka tag:2 oraz wartość zadaną w bloczku przypisaną na wypadek restartu systemu oznaczoną tag:1. Bloczek app-thermo ustawiony zarówno w konfiguratorze, jak i aplikacji mobilnej Fox w tryb automatyczny. W zależności od wartości pobieranch wejściu bloczek aktywuje odpowiednie wyjście. W przedstawionym przykładzie bloczek aktywował wyjście „chłodzenie” chcąc dorównać wartość zmierzoną z czujnika (tag:2) do wartości zadanej (tag:1).

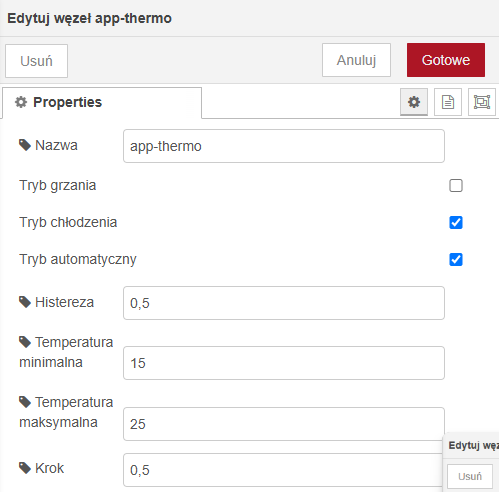

Konfiguracja bloczka:
