App-label

Bloczek wirtualny wykorzystywany do wyświetlania danych w aplikacji Fox.

app_label

Obsługiwana operacja

Bloczek pozwala na wyświetlenie 5 pozycji danych w aplikacji.

Wejście

Do włącznika podajemy sygnały oznakowane za pomocą bloczka Tag: 1-5.

app_label_in

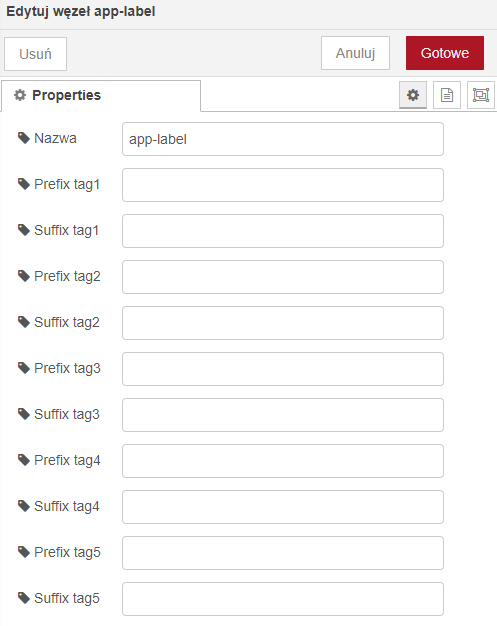

Konfiguracja - Properties

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.

Inject_properties

Name - Nazwa bloczka nadana przez użytkownika.

Prefix tag nr - Napis umieszczany przed wartością dostarczoną przez Tag: 1-5.

Suffix tag nr - Napis umieszczany za wartością dostarczoną przez Tag: 1-5.

Komunikaty bloczka

Opis pod bloczkiem zawiera informację o stanie bloczka lub możliwym błędzie:

  • null - System sprawny - Stan po przebudowaniu systemu.

  • Too many tag nr blocks connected - Błąd - Zbyt duża ilość podłączonych bloczków tag o tym samym numerze.

  • Input disconnected - Błąd - Brak podłączonego sygnału wejściowego.

  • Working - System sprawny - Bloczek działa prawidłowo.

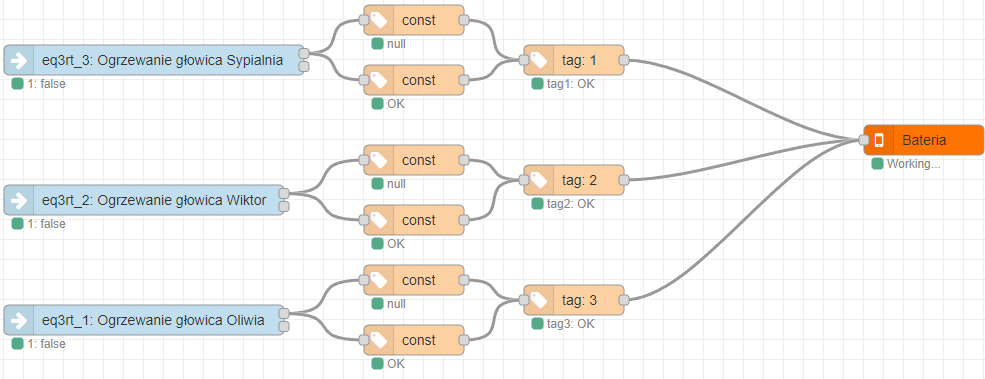

Przykładowe wykorzystanie bloku

Monitorowanie stanu baterii urządzeń

app_label_przyklad

Opis działania układu:

Z bloczku wejściowego podającego stan baterii głowicy pobrana jest wartość true lub false (informuje ona o tym czy bateria jest rozładowana). Następnie w zależności od stanu baterii aktywny lub nie jest bloczek const. Zwraca on tekst o stanie baterii, który następnie zostaje oznaczony za pomocą bloczka tag. Wartość tekstowa wyświetlana jest w aplikacji mobilnej.
