Urządzenia

Strona pozwalająca na zarządzanie fizycznymi modułami systemu smart.

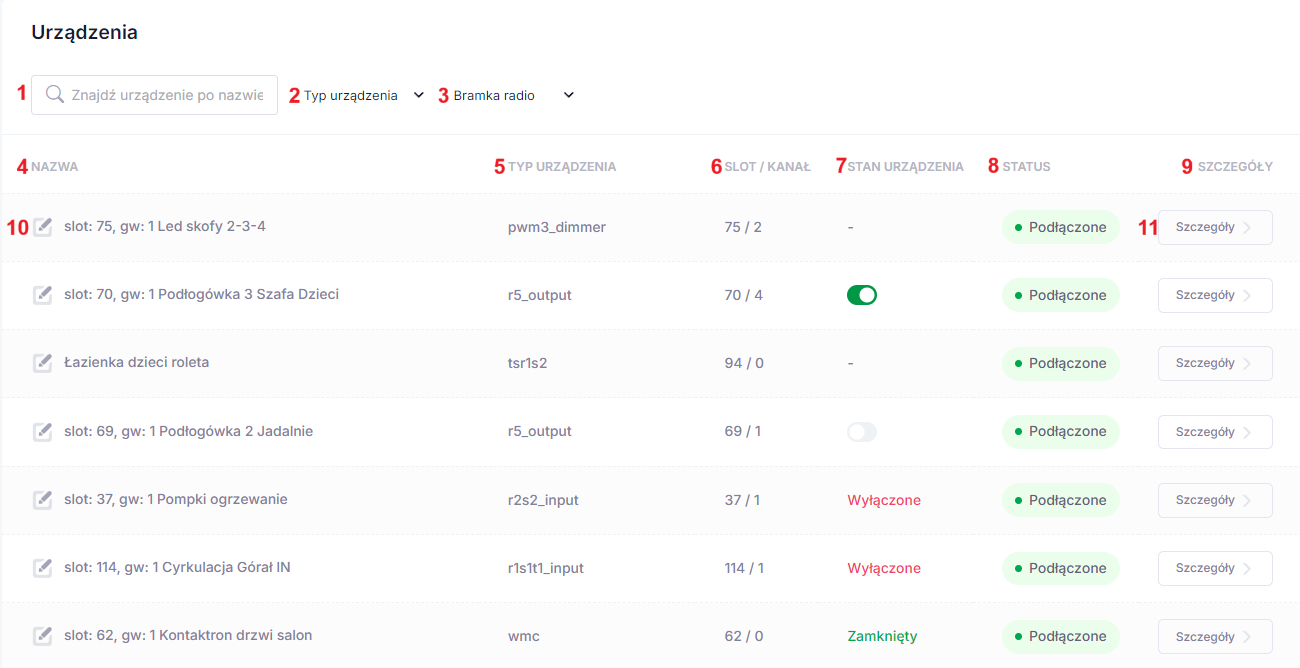

Konfiguracja karty - urządzenia

  • 1 - Wyszukiwarka - Umożliwia znalezienie urządzenia po nazwie.

  • 2 - Typ urządzenia - Umożliwia wybranie konkretnego typu urządzenia fizycznego podłączonego do systemu.

  • 3 - Bramka Radio - Umożliwia wyświetlenie urządzeń podłączonych do określonej bramki.

  • 4 - NAZWA - Sortowanie według nazwy urządzeń fizycznych.

  • 5 - TYP URZĄDZENIA - Sortowanie według typu urządzenia.

  • 6 - SLOT/KANAŁ - Sortowanie według slotu oraz kanału urządzenia fizycznego, pod którym zostało dodane do systemu.

  • 7 - STAN URZĄDZENIA - Aktualny stan urządzenia w zależności od typu (wejściowe/wyjściowe) możliwa jest zmiana stanu wyjścia lub odczyt aktualnej wartości wejścia.

  • 8 - STATUS - Status urządzenia:

    • Podłączone - Urządzenie prawidłowo komunikuje się z systemem.

    • Odłączone - Urządzenie nie jest wykrywane przez system lub występuje brak komunikacji. Może wynikać z braku zasilania urządzenia (nie podłączone do prądu lub bateria jest rozładowana). Jedynie w przypadku statusu „Odłączone” możliwe jest usunięcie urządzenia z systemu.

  • 9 - Szczegóły - Szczegóły urządzenia.

  • 10 - Zmiana nazwy - Ikona odpowiedzialna za aktywację możliwości edycji nazwy.

  • 11 - Szczegóły - Ikona odpowiedzialna za otwarcie szczegółów urządzenia.

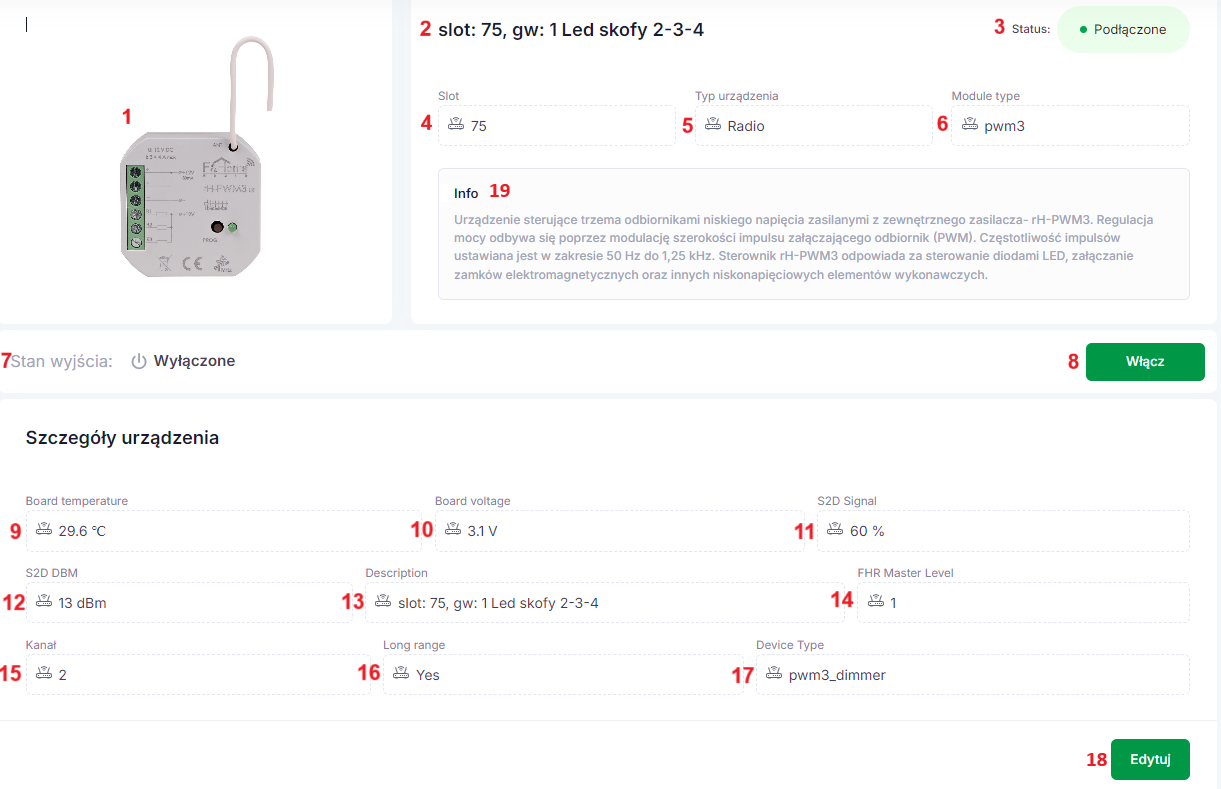

Konfiguracja karty - szczegóły

  • 1 - Wizualizacja - Obraz przedstawiający urządzenie fizyczne.

  • 2 - Nazwa - Nazwa urządzenia nadana przez użytkownika.

  • 3 - Status - Aktualny status urządzenia.

  • 4 - Slot - Slot, do którego zostało przypisane urządzanie. Indywidualne dla każdego fizycznego modułu.

  • 5 - TYP URZĄDZENIA - Typ urządzenia ze względu na sposób komunikacji.

  • 6 - Module typ - Typ modułu.

  • 7 - Stan wyjścia - Aktualny stan wyjścia.

  • 8 - Włącz/Wyłącz - Zmiana aktualnego stanu urządzenia.

  • 10 - Board temperature - Temperatura urządzenia, umożliwia wykrycie przegrzewania się modułu.

  • 10 - Board voltage - Napięcie urządzenia.

  • 11 - S2D Signal - Siła sygnału nadajnika w %.

  • 12 - S2D DBM - Moc sygnału w dBm.

  • 13 - Description - Nazwa modułu.

  • 14 - FHR Master Level - Numer bramki, do której został podłączony moduł.

  • 15 - Kanał - Numer kanału komunikacyjnego w urządzeniu.

  • 16 - Long range - Yes/No - Czy urządzenie posiada radio typu long range - zwiększonego zasięgu.

  • 17 - Device Type - Typ urządzenia wraz z wybranym trybem pracy.

  • 18 - Edytuj/Usuń urządzenie - Możlwiość edycji lub usunięcia urzędzenia. Usunięcie urządzenia możliwe jest tylko w przypadku gdy posiada on status „Odłączone”.

  • 19 - Info - Podstawowe informacje o module.

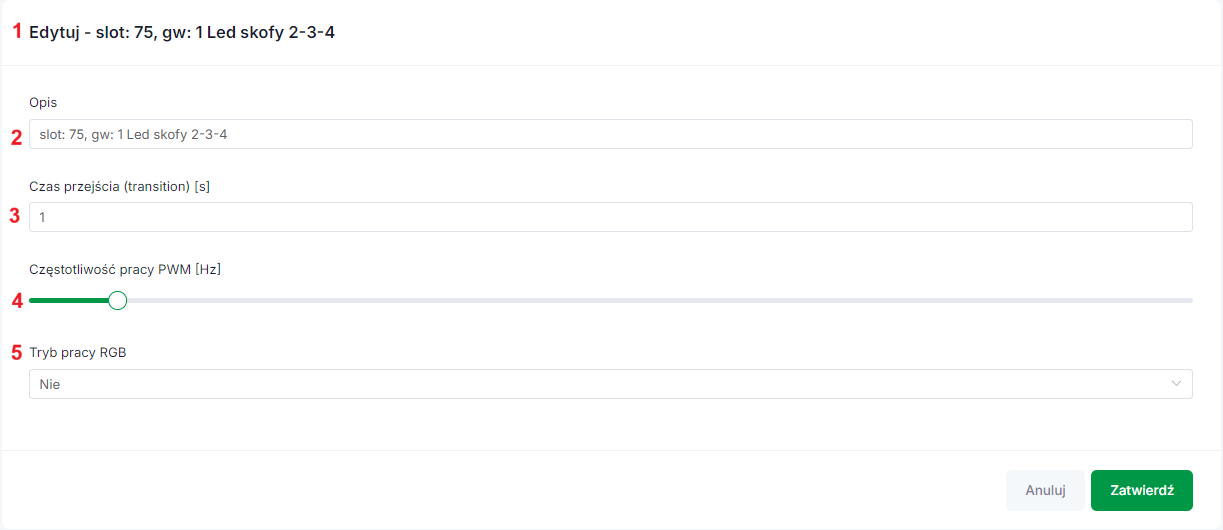

Konfiguracja karty - edycji urządzenia

Każde urządzenie posiada indywidualne możliwość edycji jego parametrów, jest to uzależnione od jego typu.

  • 1 - Nazwa urządzenia - Nazwa urządzenia nadana przez użytkownika.

  • 2 - Opis - Miejsce edycji nazwy urządzenia.

  • 3 - Czas przejścia - Parametr obsługiwany przez urządzenie PWM, pozwala określić czas przejścia pomiędzy kolejnymi zmianami ustawień (płynność zmiany).

  • 4 - Częstotliwość pracy PWM - Parametr obsługiwany przez urządzenie PWM, który pozwala na ustawienie częstotliwość z jaką jest generowany sygnał PWM.

  • 5 - Tryb Pracy RGB - Parametr obsługiwany przez urządzenie PWM, który pozwala na wybór trybu działania urządzenia.
