AND

Podstawowy bloczek systemu służący do operacji logicznych.

Dane możliwe do uzyskania z bloku:

Wartość logiczna true lub false (1 lub 0).

Funkcję bramki AND można opisać za pomocą tabeli prawdy:

Wejście A	Wejście B	Wyjście
0	0	0
0	1	0
1	0	0
1	1	1

Wartości w kolumnie „Wyjście” przedstawiają rezultat operacji logicznej AND dla różnych kombinacji stanów na wejściach A i B.

Podanie na oba wejścia sygnału w stanie wysokim będzie skutkowało pojawieniem się stanu wysokiego na wyjściu bramki AND. Dowolna inna kombinacja sygnałów wejściowych będzie skutkowała pojawieniem się stanu niskiego na wyjściu bramki AND.

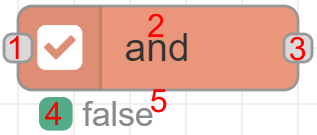

Opis parametrów ikony

1 - Wejście.

2 - Nazwa bloczka nadana przez użytkownika.

3 - Wyjście.

4 - Stan bloczka: zielony – działa, czerwony - błąd.

5 - Komunikaty bloczka.

Wejście (1)

Wejście dla danych sterujących bloczkiem. Bloczek sterowany jest z elementów generujących sygnał o wartości ture lub false (1 lub 0).

Bloczek posiada jedno miejsce przyłącza, jednak możliwe jest podłączenie do niego dużej ilości sygnałów. Minimalna ilość sygnałów podłączonych do bramki, aby ta pracowała poprawnie to 2.

Wyjście (3)

Bloczek posiada jedno wyjście, z którego można wyprowadzić wiele połączeń pozwalające uzyskać dane true lub false (1 lub 0) z operacji logicznej. Na wyjściu bloczka uzyskamy wartość true (1) tylko i wyłącznie wtedy, gdy wszystkie sygnały wejścia będą miały wartość true (1).

Komunikaty bloczka (5)

Opis pod bloczkiem zawiera informację o stanie bloczka lub możliwym błędzie:

idle - System sprawny - Bloczek nie pracuje.

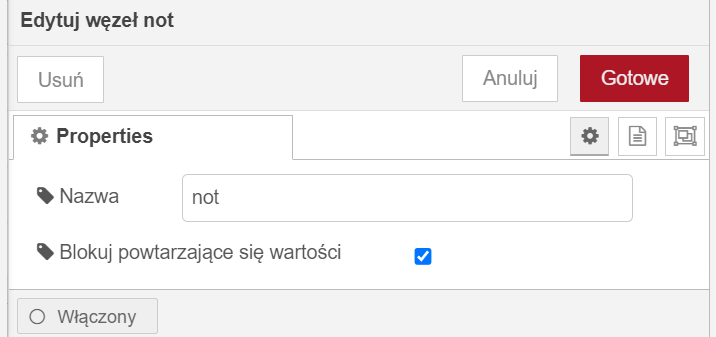

Konfiguracja - Properties

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.

Nazwa - Nazwa bloczka nadana przez użytkownika.

Blokuj powtarzające się wartości - Po zaznaczeniu dane na wyjściu będą przekazywane tylko, gdy nastąpi zmiana ich wartości.

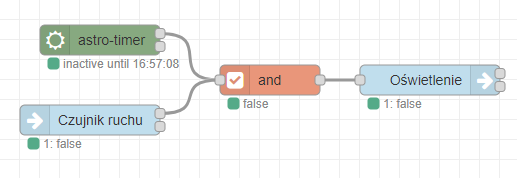

Przykładowe wykorzystanie bloku

Sterowanie oświetleniem po przez czujnik ruchu w zależności od danych astronomicznych

Opis działania układu:

Do bloczka and podłączony jest bloczek astro-timer oraz „Czujnik ruchu”. Dzięki bloczkowi and sygnał z bloczka „Czujnik ruchu” uruchomi oświetlenie, tylko gdy bloczek astro-timer będzie w czasie pracy.
