Konfigurator – Strona pozwalająca na opracowanie logiki systemu inteligentnego domu.

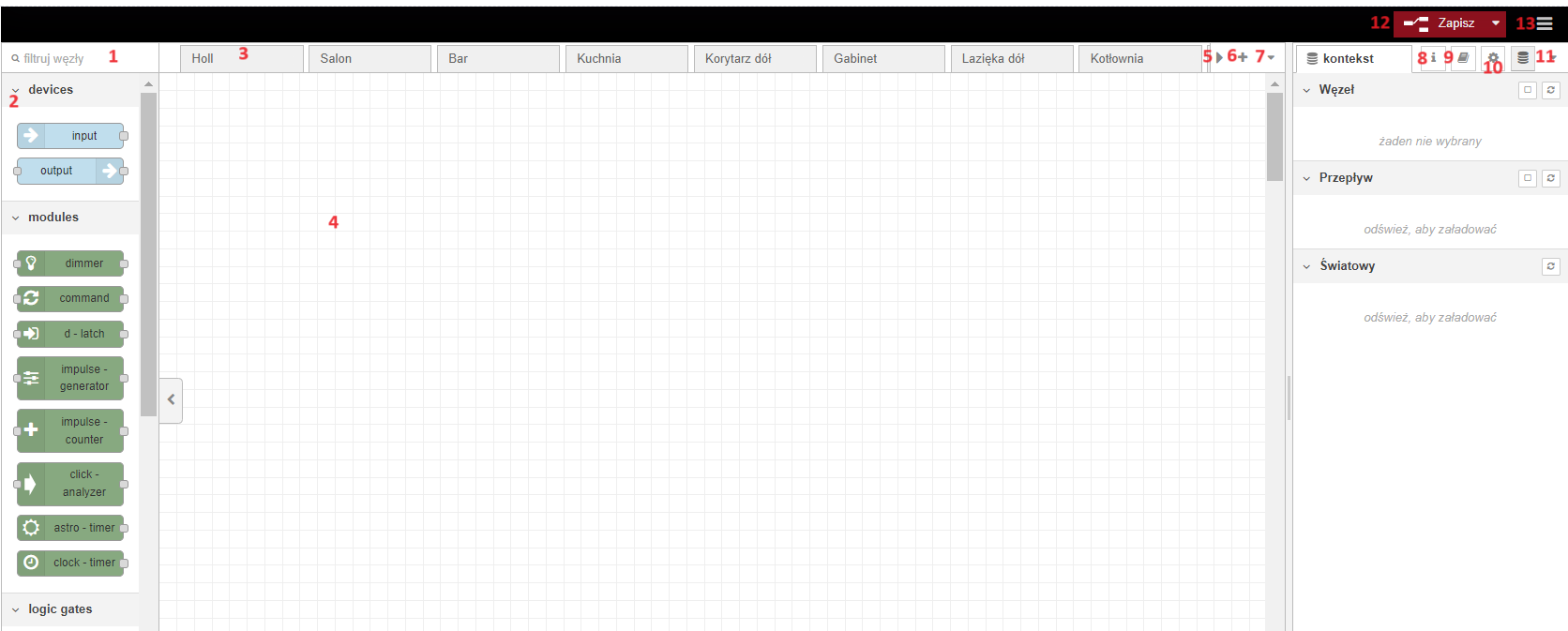

Node-RED F&F

• 1 - Wyszukiwarka węzłów

• 2 - Pasek węzłów

• 3 - Wybór strony z przepływem

• 4 - Okno rysowania przepływu - logiki programu

• 5 - Pokaż ukryte przepływy

• 6 - Dodaj nowe okno przepływu

• 7 - Menu edycji przepływów

• 8 - Informacje

• 9 - Pomoc

• 10 - Węzły konfiguracji

• 11 - Dane kontekstowe

• 12 - Zapisz - Uruchomienie programu

• 13 - Menu edycji konfiguratora

Pasek węzłów (2)

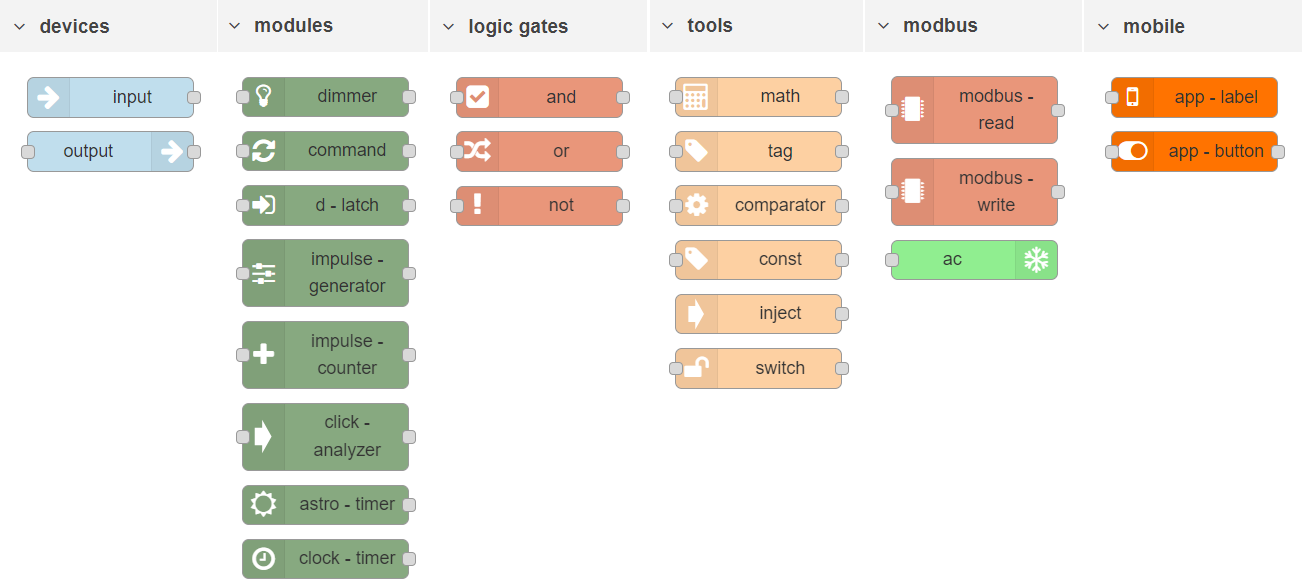

Węzły - bloczki przeznaczone do rysowania logiki programu.

Każdy bloczek posiada dokładnie jedno wejście, do którego możemy podłączyć wiele sygnałów. W zależności od typu węzła możliwe jest uzyskanie kilku sygnałów wyjściowych. Bloczki umożliwiają operacje na różnych typach danych. Warunkiem prawidłowego działania bloczku jest zapoznie się z jego instrukcja oraz zastosowanie się do wytycznych wymaganych do wykorzystania danego węzła. Każdy z węzłów został dokładnie opisany w instrukcji.

Strona przepływu (3)

Przepływ - wykorzystywany jest do podziału programu na mniejsze części w celu rozjaśnienia logiki.

Zapisz (12)

Zapisz - funkcja kompilująca program, uruchomienie wymagane przy każdorazowej zmianie w logice.
