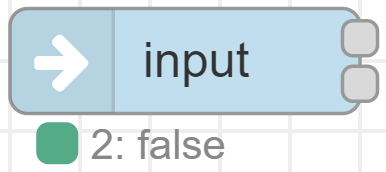

Input – Podstawowy bloczek służący do pobierania informacji z modułów podłączonych w systemie. Pobrane wartości są tylko do odczytu.
Input

Dane możliwe do uzyskania z bloku

  • Informacje z wejść cyfrowych - ON/OFF.

  • Informacje pobierane z czujników np. temperatura, poziom natężenia światła, kontaktron, czujnik ruchu.

  • Inne wartości raportowane przez urządzenie np. poziom naładowania baterii.

Opis parametrów ikony

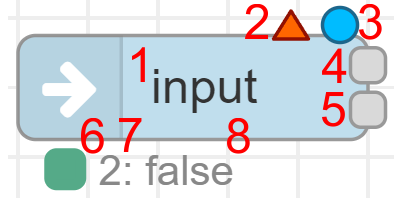

  • 1 - Nazwa bloczka nadana przez użytkownika.

  • 2 - Powiadomienie o błędnej lub niewystarczającej konfiguracji.

  • 3 - Niebieski znacznik informujący o wprowadzeniu nowych ustawień przy braku zapisu zmian w systemie.

  • 4 - Wybrana wartość zwracana przez urządzenie.

  • 5 - Status urządzenia: „true” - podłączone, „false” - niepodłączone.

  • 6 - Stan bloczka: zielony – działa, czerwony - błąd.

  • 7 - A(B), gdzie A - krotność użytego wejścia urządzenia w projekcie, B - krotność użytego parametru urządzenia (jasność, kolor).

  • 8 - Dane odebrane z wybranego wejścia lub wartość błędu zwracana z bloczka.

Wyjście (4)

Wyjście zwraca wartości wysyłane przez urządzenie - tylko do odczytu. Typ zwracanej wartości uzależniony jest od wybranego urządzenia.

Możliwe sygnały:

  • True - Prawda (1)

  • False - Fałsz (0)

  • Null - Brak wartości

  • Wartość numeryczna (temperatura/napięcie/jasność)

Komunikaty bloczka (8)

Opis pod bloczkiem zawiera informacje zwracane przez urządzenie lub jeden z poniższych komunikatów:

  • Missing device_id - Nie wybrano urządzenia lub wybrane urządzenie jest nieprawidłowe.

  • Missing device_property_name - Nie wybrano parametru urządzenia.

  • detached - Urządzenie niepodłączone do systemu, brak komunikacji z modułem.

  • null - Brak wartości, stan początkowy.

Konfiguracja bloczka

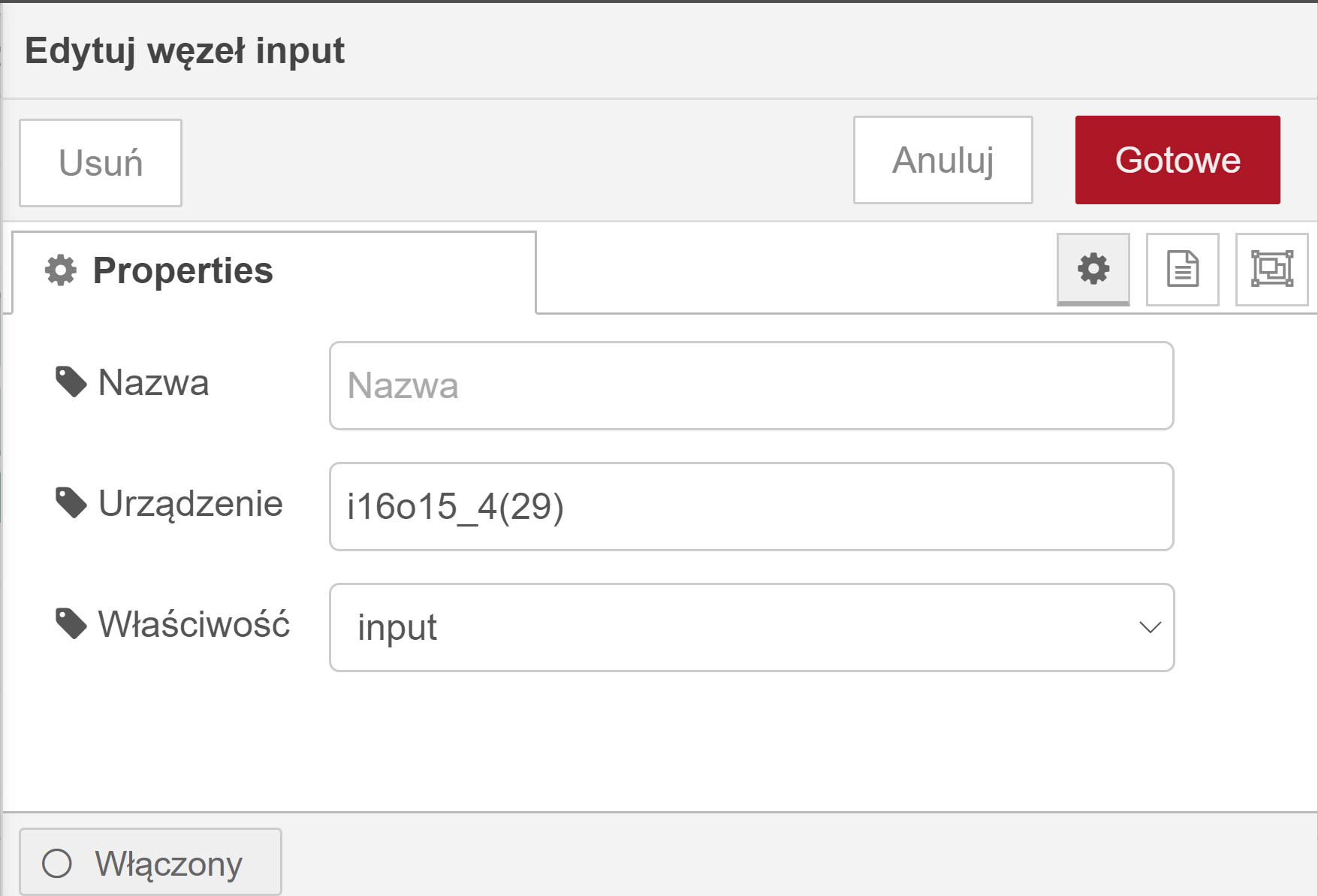

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.

Nazwa - Nazwa bloczka nadana przez użytkownika.

Urządzenie - Wybór urządzenia (wejścia) z dostępnej listy urządzeń.

Właściwość - Wybór parametru odczytywanego z urządzenia.

Włączony/Wyłączony - Włączenie/wyłączenie działania bloczka.

Przykładowe wykorzystanie bloku

Sterowanie klimatyzacją w zależności od temperatury w pomieszczeniu

Input opis

Opis działania układu:

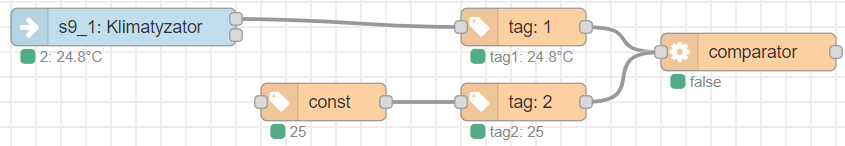

Za pomocą bloczka input nazwanego „Klimatyzator” pobierana jest wartość temperatury z wejścia s9_1. Sygnał z bloczka wysyłany jest za pomocą pierwszego wyjścia, a następnie za pomocą bloczka tag nadawany jest numer parametru. Bloczek const zwraca stałą wartość (w tym przypadku 25), która jest przekazywana poprzez bloczek tag jako drugi parametr do bloczka comparator. Na wyjściu bloczka comparator generowany jest stan wysoki lub niski w zależności od poprawności warunku między tag: 1, a tag: 2.
